| Lugar de origem | China |
| Marca | DAWNERGY |
| Certificação | CE ROHS |
| Número do modelo | LFC-102-P-13/15-30-1-09-10-N-09-10-N |

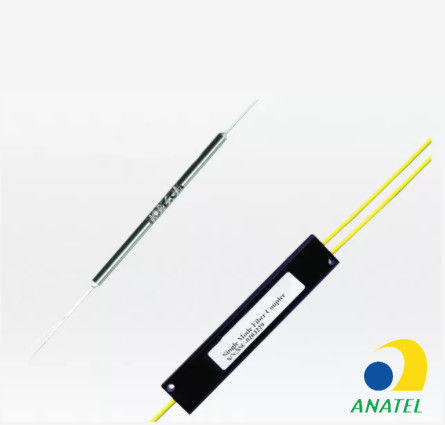

1X2 FBT COUPLER 1310 1550 FUSED FIBER SPLITTER 30/70 BAIA PERDA DE INSERÇÃO BAIA POLARIZAÇÃO
Baixa perda de inserção
Baixa sensibilidade à polarização
Excelente fiabilidade ambiental
| Tipo | 1x2(2x2)-S | 1x2(2x2)-D | 1x2 ((2x2) T | |||
| Comprimento de onda operacional | 1310 ou 1550 | 1310 e 1550 | 1310, 1490 e 1550 | |||
| Largura de banda ((nm) | ± 15 | ± 40 | 1310/1550±40,1490±20 | |||
| Relação de acoplamento de grau | Perda de inserção máxima (dB) | |||||
| P | S | P | S | P | S | |
| 50/50. | 3.4 | 3.5 | 3.5 | 3.6 | 3.6 | 3.7 |
| 40/60 | 4.50/2.70 | 4.80/2.90 | 4.70/2.70 | 4.90/2.90 | 4.80/2.90 | 5.00/3.00 |
| 30/70 | 5.80/2.00 | 6.10/2.10 | 6.00/1.90 | 6.30/2.10 | 6.20/2.00 | 6.40/2.20 |
| 20/80 | 7.70/1.25 | 8.00/1.35 | 7.90/1.40 | 8.40/1.50 | 8.20/1.50 | 8.50/1.60 |
| 10/90 | 11.20/0.75 | 11.30/0.85 | 11.30/0.80 | 12.00/0.85 | 11.50/0.80 | 12.50/0.85 |
| 5/95 | 14.50/0.45 | 14.60/0.55 | 14.60/0.55 | 14.90/0.60 | 14.70/0.60 | 15.20/0.65 |
| 3/97 | 16.70/0.35 | 17.00/0.45 | 16.70/0.35 | 17.25/0.45 | 17.20/0.40 | 17.80/0.45 |
| 2/98 (em inglês) | 18.50/0.30 | 19.00/0.35 | 18.65/0.30 | 19.20/0.40 | 19.00/0.35 | 19.50/0.40 |
| 1/99 | 21.50/0.30 | 22.20/0.35 | 21.80/0.30 | 22.50/0.35 | 22.00/0.35 | 22.80/0.40 |
| PDL (dB) | ≤ 0.10 | ≤ 0.15 | ≤ 0.15 | ≤ 0.20 | ≤ 0.15 | ≤ 0.20 |
| Directividade (dB) | ≥ 50 | |||||
| Temperatura de operação ((°C) | -40 a +85 | |||||
| Temperatura de armazenagem ((°C) | -40 a +85 | |||||
| Nota: A perda do conector está excluída na especificação acima. | ||||||
| Configuração | 1X2(2X2) | |
| Dimensões ((ΦXL) ((mm)) | 250 μm de fibra nua | Φ3.0X50 |
| Tubos soltos de 900 μm | Φ3.0X54 | |
| Tubo solto de 900 μm/2 mm/3 mm | 90X20X10 | |
| Código | Porto | Grau | Comprimento de onda | Relação de acoplamento | Pacote | Fibra de entrada |
Input Duração |
Conector de entrada | Fibra de saída | Duração de saída | Conector de saída |
| LFC |
102 = 1x2 202 = 2x2 |
Grau P=P Grau S=S |
13= 1310nm 15= 1550 nm 13/15= 1310/1550nm 13/14/15= 1310/1490/1550nm
|
50=50/50 40=40/60 30=30/70 20=20/80 10=10/90 5=5/95 3=3/97 2=2/98 1=1/99 |
1=Φ3.0X50 mm 2=Φ3.0X54mm 3=90X20X10mm |
SF = 250um fibra única 09=0,9 mm cauda 20=2,0 mm de cauda 30 = 3,0 mm de cauda |
05=0,5M 10=1,0M 15 = 1,5M 20=2,0M - Não.
|
N = Nenhum SCA=SC/APC SCU=SC/UPC LCA=LC/APC LCU=LC/UPC FCA=FC/APC FCU=FC/UPC X = outros |
SF = 250um fibra única 09=0,9 mm cauda 20=2,0 mm de cauda 30 = 3,0 mm de cauda |
05=0,5M 10=1,0M 15 = 1,5M 20=2,0M - Não.
|
N = Nenhum SCA=SC/APC SCU=SC/UPC LCA=LC/APC LCU=LC/UPC FCA=FC/APC FCU=FC/UPC X = outros |
