Cabos de fibra óptica
>
|
| Lugar de origem | China |
| Marca | DAWNERGY |
| Certificação | CE/ VDE/ TELCORDIA |
| Número do modelo | OFC-2G657A1/A2 |
Fibra óptica
A fibra óptica é feita de sílica de alta pureza e sílica dopada com germânio.Os dados pormenorizados do desempenho da fibra óptica são apresentados no quadro seguinte:.
O IBFU®R10 G.657A1 Fibras
| Categoria | Descrição | Especificações | |
| Antes do cabo | Depois do cabo | ||
| Especificações ópticas | Atenuação @1310 nm | ≤ 0,35 dB/km | ≤ 0,40 dB/km |
| Atenuação @1550 nm | ≤ 0,21 dB/km | ≤ 0,30 dB/km | |
| Comprimento de onda de dispersão zero | 1300 a 1324 nm | ||
| Inclinação de dispersão zero | ≤ 0,092 ps/nm2∙km | ||
| Comprimento de onda de corte do cabo (λcc) | ≤ 1260 nm | ||
|
Perda de flexão macro (10 voltas; Ф30 mm) @1550 nm (10 voltas; Ф30 mm) @1625 nm (1 voltas; Ф20 mm) @1550 nm (1 voltas; Ф20 mm) @1625 nm |
≤ 0,25 dB ≤ 1,0 dB ≤ 0,75 dB ≤ 1,5 dB |
||
| Diâmetro do campo de modo @1310 nm | (8,6 ~ 9,5) ± 0,4 μm | ||
| Especificações de dimensões | Diâmetro do revestimento | 125 ± 1 μm | |
| Revestimento não circular | ≤ 1,0% | ||
| Erro de concentricidade do núcleo/clad | ≤ 0,5 μm | ||
| Especificações mecânicas | Prova de Estresse | ≥ 0,69 Gpa | |
O IBFU®R7.5 G.657A2 Fibras
| Categoria | Descrição | Especificações | |
| Antes do cabo | Depois do cabo | ||
| Especificações ópticas | Atenuação @1310 nm | ≤00,35 dB/km | ≤ 0,40 dB/km |
| Atenuação @1550 nm | ≤ 0,21 dB/km | ≤ 0,30 dB/km | |
| Comprimento de onda de dispersão zero | 1300 a 1324 nm | ||
| Inclinação de dispersão zero | ≤ 0,092 ps/nm2∙km | ||
| Comprimento de onda de corte do cabo (λcc) | ≤ 1260 nm | ||
|
Perda de curvatura macro (10 voltas; Ф30 mm) @1550 nm (10 voltas; Ф30 mm) @1625 nm (1 voltas; Ф20 mm) @1550 nm (1 voltas; Ф20 mm) @1625 nm (1 voltas; Ф15 mm) @1550 nm (1 voltas; Ф15 mm) @1625 nm |
≤ 0,03 dB ≤ 0,10 dB ≤ 0,10 dB ≤ 0,20 dB ≤ 0,50 dB ≤ 1,00 dB |
||
| Diâmetro do campo de modo @1310 nm | 80,6 ± 0,4 μm | ||
| Especificações de dimensões | Diâmetro do revestimento | 125 ± 1 μm | |
| Revestimento não circular | ≤ 1,0% | ||
| Erro de concentricidade do núcleo/clad | ≤ 0,5 μm | ||
| Especificações mecânicas | Prova de Estresse | ≥ 0,69 Gpa | |
3 Estrutura dos cabos
3.1 TIPO DE CABEL: OFC-2G657A1/A2
3.2 Características técnicas
- Com excelentes propriedades mecânicas e ambientais
¢ Tem bom desempenho de dobra, fácil de instalar

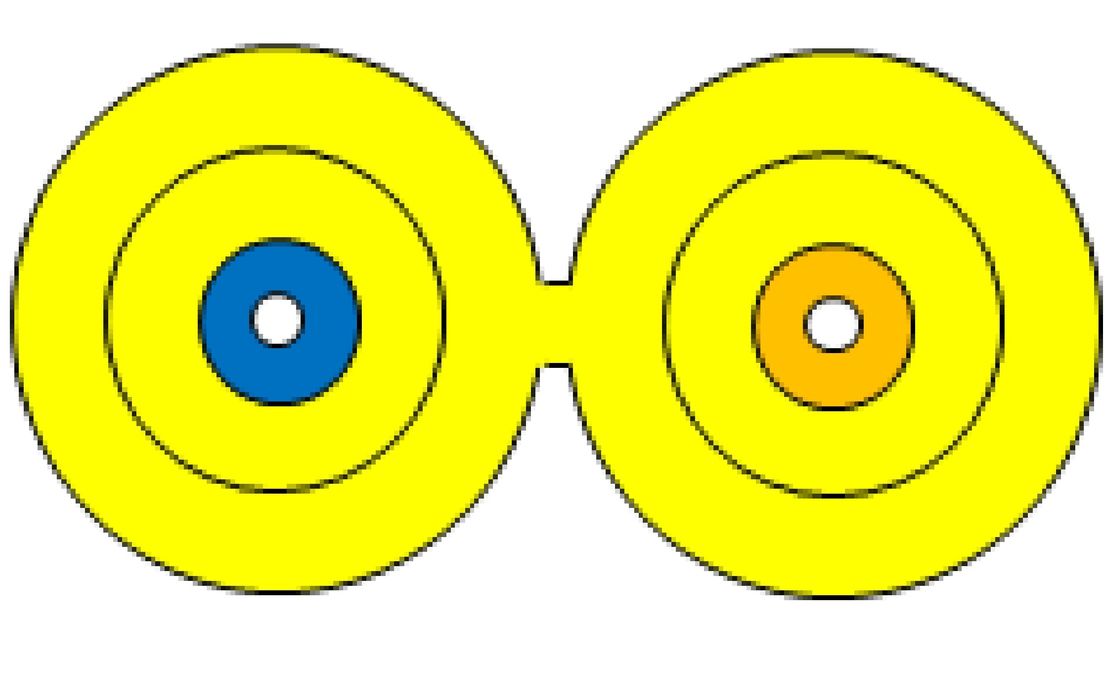

3.3 Construção:
Dimensão e propriedades
| Físico | Tipo de fibra | 2 G.657A1, G.657A2 |
| Diâmetro do tampão estreito | 00,9 ± 0,05 mm | |
| OD de cabo | 3.0±0,05 mm*6,5*0,05 mm | |
| Peso do cabo | 130,4 ± 2 kg/km | |
| Intervalo de temperatura de funcionamento | -15°C a + 55°C | |
| Intervalo de temperatura de instalação | -15°C a + 55°C | |
| Intervalo de temperatura de transporte e armazenagem | -15°C a + 55°C | |
| Mecânico | Max. carga de tração | Curto prazo: 500N; longo prazo: 250N |
| Resistência ao esmagamento | > 1000 N/10 cm | |
| impacto | > 5J | |
| Radius mínimo de curvatura | 15 mm |
3.4 Esquema de códigos de cores:
| Cor de amortecimento estreita | azul | Laranja |
4Requisitos de ensaio
O cabo deve estar em conformidade com a norma de cabo aplicável e com as exigências do cliente.
| Diâmetro do campo de modo | IEC 60793-1-45 |
| Campo de modo Concentricidade do núcleo / revestimento | IEC 60793-1-20 |
| Diâmetro do revestimento | IEC 60793-1-20 |
| Não circularidade do revestimento | IEC 60793-1-20 |
| Coeficiente de atenuação | IEC 60793-1-40 |
| Dispersão cromática | IEC 60793-1-42 |
| Comprimento de onda de corte do cabo | IEC 60793-1-44 |
Lista de teste
4.1 Ensaio de carga de tensão
| Norma de ensaio | IEC 60794-1-2 E1 |
| Comprimento da amostra | Não inferior a 50 metros |
| Carga | 600N |
| Tempo de duração | 1 minuto |
| Resultado do ensaio | Atenuação adicional:≤ 0,4 dB |
| Não há danos na jaqueta exterior e elementos internos |
4.2 Ensaio de esmagamento/compressão
| Norma de ensaio | IEC 60794-1-2 E3 |
| Carga | 2200N/10cm |
| Tempo de duração | 1 minuto |
| Número do ensaio | 3 |
| Resultado do ensaio | Atenuação adicional:≤ 0,4 dB |
| Não há danos na jaqueta exterior e elementos internos |
4.3 Ensaio de resistência ao impacto
| Norma de ensaio | IEC 60794-1-2 E4 |
| Energia de impacto | 1J |
| Radius | 12.5 mm |
| Pontos de impacto | 3 |
| Número de impactos | 1 |
| Resultado do ensaio | Atenuação adicional:≤ 0,4 dB |
| Não há danos na jaqueta exterior e elementos internos |
4.4 Ensaio de dobra repetido
| Norma de ensaio | IEC 60794-1-2 E6 |
| Radius de curvatura | 20 X diâmetro do cabo |
| Ciclos | Ciclo 30 |
| Resultado do ensaio | Atenuação adicional:≤ 0,4 dB |
| Não há danos na jaqueta exterior e elementos internos |
5. embalagem e tambor
5.1 Os cabos são embalados em caixas de papelão, enrolados em baquelita e tambor de madeira.Os cabos devem ser protegidos da umidade ■ mantidos afastados das altas temperaturas e das faíscas de fogo; protegidos contra a sobre-dobragem e esmagamento; protegidos contra tensões mecânicas e danos.
5.2 A cor da marcação do cabo é branca. (The printing shall be carried out at interval of 1 meter on the outer sheath of cable) The inner end of cable is then sealed with heat shrinkable end cap to prevent ingress of water and is made available for testingA extremidade exterior do cabo está equipada com tampa de extremidade retráctil por calor.
5.3 Embalagens de cabos interiores
Bakelita e tambor de madeira
Proteção de bastão de madeira
