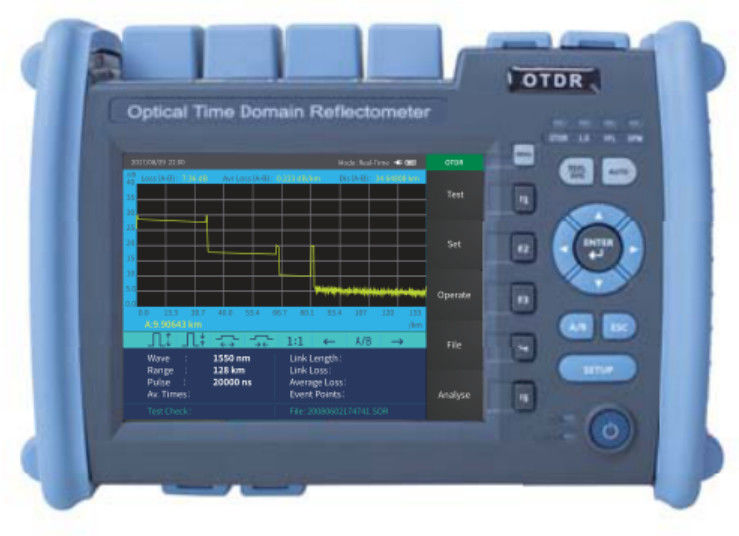

Refletômetro ótico do Tempo-domínio DA-OTDR60-M1 (OTDR)

Informação Básica
Lugar de origem: CHINA
Marca: Dawnergy
Certificação: CE
Número do modelo: DA-OTDR60-M1
Quantidade de ordem mínima: 1
Preço: case by case
Detalhes da embalagem: Pacote duro da caixa de papel, pálete de madeira
Aplicações: A instalação ótica da rede Comprimento de onda: Milímetro 850/1300
Tamanho: 227 x 160 x 70 milímetros Peso: 1.2kg
Conector: FC/UPC (SC, ST permutáveis)

DA-OTDR60-M1

Refletômetro ótico do Tempo-domínio (OTDR)

O DA-OTDR60-M1 OTDR Muti-funcional de Dawnergy adota a tela de uma cor de 5,6 polegadas, a operação dobro da chave e o toque. Integra de OTDR, lugar de falha visual, mapa do evento, medidor de poder ótico, fonte luminosa, teste ótico da perda, detecção ótica da cara da extremidade, multi-funções para ajudar eficientemente clientes a resolver o teste e a manutenção de campo; gestão inteligente do poder, 20 horas do apoio longo super, garantia eficiente do campo e manutenção.

Características


Aplicações


Especificações



Parâmetros Especificação
Modelo DA-OTDR60-M1
Comprimento de onda (nanômetro) Milímetro 850/1300
Max Dynamic Range 28/26 de DB
Zona cega do evento 1m
Zona cega da ATT 6m
Escala de teste 500m/1km/2km/4km/8km/16km/32km/64km/128km/256km
Largura de pulso 3/5/10/30/50/80/160/320/500/800/1000/3000/5000/8000/10000/20000ns
Precisão da escala ± (0.75m + espaço do ×distance 5×10-5 + de amostra)
Definição da perda ± 0.001dB
Precisão da perda ± 0.05dB/dB
Pontos de amostra 16k~256k
Definição da amostra 0.05m~16m
Precisão da reflexão ±3dB
Formato de arquivo Formato de arquivo padrão do sor
Modo da medida da perda método 4-point método de 5 pontos
Alavanca de segurança do laser Classe II
Refresque a taxa 3Hz
Armazenamento de dados Armazenamento interno: curvas ≤3000; Armazenamento externo: bocado 4G
Conector FC/UPC (SC, ST permutáveis)
Relação dos dados USB, Mini-USB, porto de 100M Ethernet
OPM
Escala de comprimento de onda 800nm~1700nm
Conector Junção universal FC/SC/ST
Espaço do teste -50dBm ~ +26dBm
Incerteza ±5%
Comprimento de onda da calibração 850/980/1300/1310/1490/1550/1625/1650nm
LS
Tipo do laser FP-LD
Comprimento de onda Consistente com o comprimento de onda da saída de OTDR
Potência de saída dBm ≥-5
Estabilidade CW, ±0.5dB/15min
Conector FC/UPC (SC, ST permutáveis)
VFL
Comprimento de onda 650±20nm
Potência de saída ≥10mW
Modo CW/1Hz/2Hz
Conector FC/UPC (SC, ST permutáveis)
Outro
Exposição cor 5.6-inch LCD + tela táctil
Fonte de alimentação

Adaptador de AC/DC: entrada: 100v~240v, 50/60Hz, 0.6A; Saída: 12v~19v, 1.5A
Li-bateria: 7.4v, 5200mAh

Temperatura de trabalho -10~+50℃
Temperatura de armazenamento -40~+70℃
Peso 1.2kg
Tamanho 227 x 160 x 70 milímetros



Pacote padrão

Não. Produto Unidade Quantidade
1 OTDR ajuste 1
2 Adaptador do poder parte 1
3 Disco de U (manual do software e do usuário) parte 1
4 Touch Pen parte 1
5 Linha de dados parte 1
6 Adaptador do SC de OTDR parte 1
7 Adaptador do SC de OPM parte 1
8 Manual da instrução parte 1
9 Certificação da calibração parte 1
10 Parte limpa do algodão partes 10
11 Botão de couro parte 1
12 Trouxa especial para o instrumento parte 1


Informação pedindo

Número da peça Nome Descrição
DA-OTDR60-M1 OTDR Milímetro 850/1300nm, alcance dinâmico: 28/26dB, FC/UPC (SC, ST permutáveis), com medidor de poder, fonte luminosa, função de VFL
