Componentes passivos da fibra ótica
>
|
| Lugar de origem | China |
| Marca | Dawnergy |
| Certificação | ANATEL,CE,ROHS |
| Número do modelo | DA-SC-XXM-SM-B-0.9L |

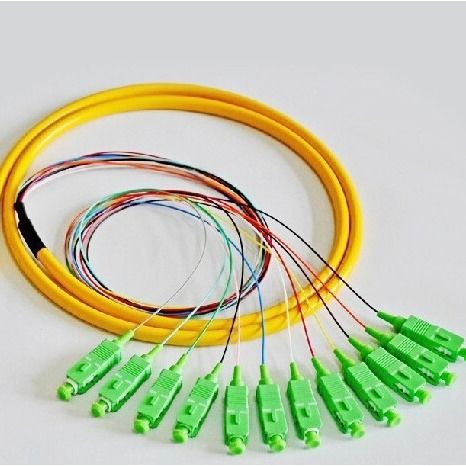

Os feixes de pigtail são comumente usados em aplicações em que várias fibras precisam ser terminadas ou conectadas a outros componentes ou equipamentos ópticos.Os pigtails individuais dentro do feixe normalmente têm conectores ligados a uma extremidade, permitindo uma fácil conexão com outros dispositivos, como painéis de correção, interruptores ou transceptores.
Construção de cabos de fibra óptica em interiores
Características
Aplicações
Especificações
| Parâmetros | Especificações |
| Tipo de cabo | Cabos de fibra óptica para interiores |
| Tipo de fibra | SM (G652D, G657A) ou MM (OM1~OM5) |
| Perda de inserção (dB) | ≤ 03 |
| Retorno Perda (dB) | ≥ 50 (UPC), ≥ 60 ((APC), ≥ 30 (MM) |
| Tipo de conector | SC/FC/LC/ST/E2000 ou personalizado |
| Núcleos de fibras | 2 ~ 12 núcleos |
| Dimensão externa da cauda de porco | 0.9 mm |
| Materiais da jaqueta exterior | PVC ou LSZH |
| Comprimento do cabo | 1m, 3m, 10m ou personalizado |
| Comprimento da cauda de porco | 0.5m ou personalizado |
| Durabilidade (dB) | △IL≤ 0.2, 500 vezes enchufado |
| Repetitividade (dB) | ≤ 02 |
| Intervalo de temperatura (°C) | -40 ~ +85 |
Critérios de inspecção da face final da ferrule
| Defeitos |
Zona A (Área próxima do núcleo) ≤ 40um |
Zona B - O que é isto? 40~125um |
Zona C (Revestimento) 125~250um |
| Esboço (largura) | Nenhum | Risco leve (branco): Nenhum | > 3m: Nenhum |
| Risco escuro (preto): Nenhum | |||
| Fossas e material irremovível (diâmetro) | Nenhum |
≥ 2um: Nenhum < 2um: 2pcs permitidos |
≥ 10um: Nenhum < 10um: total < 20um |
| Fragmentação (Diâmetro) | Nenhum | ||
| Cracks/polvo/contaminação | Nenhum | ||
| Anel epoxi | Largura < 2 mm, comprimento total ≤ 1/2 diâmetro da fibra | ||
Parâmetros geométricos da face final da ferrule
| Parâmetros | UPC | APC |
| Raio de curvatura | 10 a 25 mm | 5~12 mm |
| Fibra subcortada ou saliente | ≤ 100 nm | ≤ 100 nm |
| Deslocamento do ápice | ≤ 50 μm | ≤ 50 μm |
| Ângulo de polir | 8 +/- 0,3 graus |
