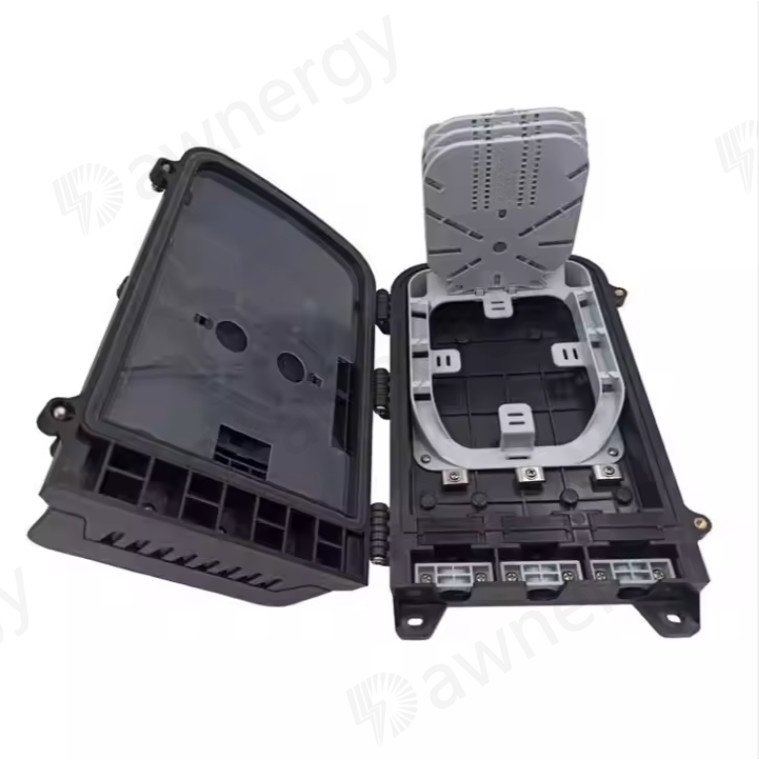

Caixa de distribuição de fibra óptica DA-FDB-16A2-PA-17

Caixa de distribuição de fibra óptica DA-FDB-16A2-PA-17

A caixa de distribuição de fibra óptica da Dawnergy é usada como ponto de terminação para o cabo de alimentação para se conectar ao cabo de queda no sistema de rede de comunicação FTTx.A distribuição pode ser feita nesta caixa, e, entretanto, proporciona uma sólida protecção e gestão para a construção da rede FTTx.

Adequado para divisor de PLC de tipo Mini

Características

• Estrutura totalmente fechada.
• Material: PP, à prova de chuva, à prova de água, à prova de poeira, antienvelhecimento, nível de proteção até IP65.
• Prensagem de cabo de alimentação e cabo de queda, empalhamento de fibras, fixação, armazenamento, distribuição... etc. tudo em um.
• Cable, pigtails, e cordões de patch estão correndo através de seus próprios caminhos sem perturbar um ao outro, micro tipo PLC divisor instalação, fácil manutenção.
• O painel de distribuição pode ser virado para cima, o cabo de alimentação pode ser colocado por porta de expressão, fácil de manutenção e instalação.
• Instalação de postes de apoio/parede, instalação de cabos aéreos, adequada tanto para uso interno como externo.

Aplicações

• Redes de acesso FTTH
• Redes de telecomunicações
• Redes de área local

Especificações

1. Especificação ambiental

Temperatura de funcionamento: -40°C ≈ + 85°C

Umidade relativa:≤ 85% ((+30°C)

Pressão atmosférica:70KPa106Kpa

2. Especificação técnica à prova de trovões

• O dispositivo de aterragem é isolado com o gabinete, a resistência de isolamento é inferior a 2 MΩ/500 V (DC)
• A tensão de resistência entre o dispositivo de ligação à terra e o gabinete não é inferior a 3000 V ((DC) /min, sem furos, sem flashover

Estradas de cabo

(Foto 2)

Instalação

1Instalação de parede

Perfurar 4 furos na parede com base no tamanho na tabela 1, colocar o parafuso de expansão Φ7.5 * 40, colocar a caixa para combinar os furos e usar parafuso para prender. (Figura 3)

2Instalações montadas em postes

Fixar 1 conjunto do anel do poste no poste de telecomunicações (Figura 4)

3.A estrutura aérea

Amarrar os dois instalados no chassi do overhead pendurado no fio, e, em seguida, para evitar que o caso cair. (Figura 5)

Instalação montada na parede Pic 4 Instalação montada no poste

Imagem 5 A estrutura aérea
