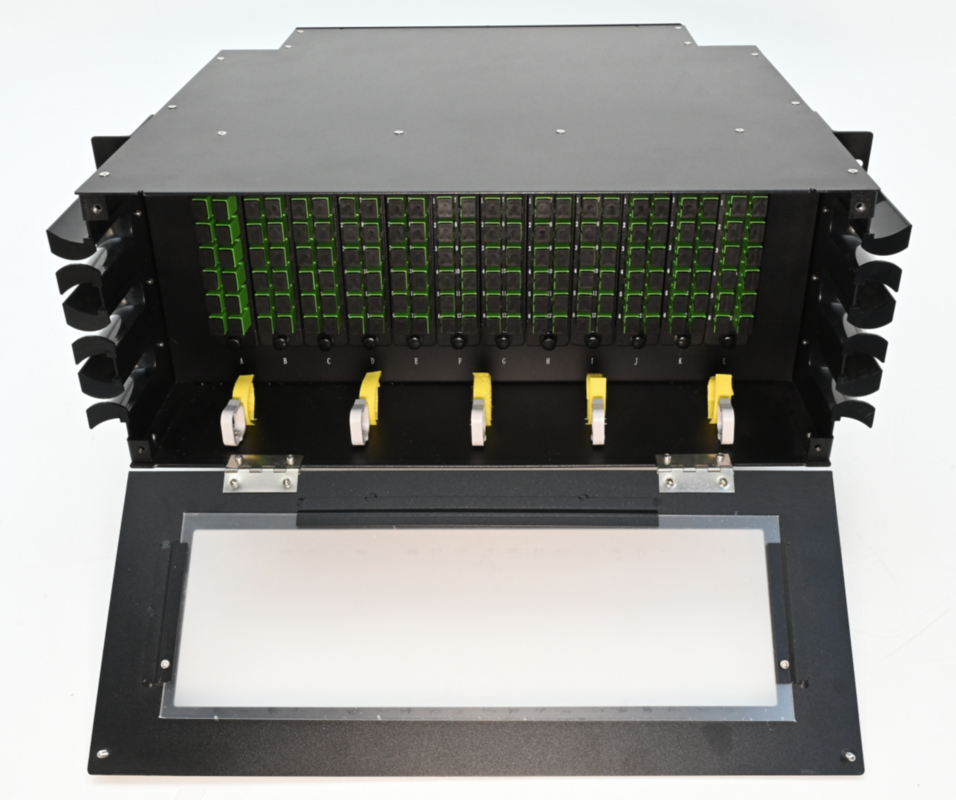

ODF Modular 144C para Montagem em Rack 19"
  • ODF Modular 144C para Montagem em Rack 19
  • ODF Modular 144C para Montagem em Rack 19
  • ODF Modular 144C para Montagem em Rack 19
  • ODF Modular 144C para Montagem em Rack 19
ODF Modular 144C para Montagem em Rack 19

ODF Modular 144C para Montagem em Rack 19"

Lugar de origem China
Marca Dawnergy
Número do modelo ODF Modular 144C
Detalhes do produto
Número máximo de núcleos:
FC/SC/ST/duplex LC
Número de faixas do módulo:
12
Material:
Aço laminado a frio, espessura de 1,2mm
Método de instalação:
19" montagem em rack
Caixa de junção:
Caixa de 12 núcleos
Destacar:

ODF para montagem em rack de 19 polegadas

,

Frame de distribuição de fibra modular

,

Quadro de Distribuição de Fibra Óptica 144C

Termos do pagamento & do transporte
Quantidade de ordem mínima
100
Detalhes da embalagem
Cartão/paleta
Tempo de entrega
5-8 dias úteis
Termos de pagamento
L/C,D/A,D/P,T/T,Western Union,MoneyGram
Descrição do produto
Estrutura de Distribuição de Fibra Óptica Modular 144C para Montagem em Rack de 19"
Atributos do Produto
Atributo Valor
Máx. Nº de Núcleos FC/SC/ST/LC duplex
Número de Slots do Módulo 12
Material Aço laminado a frio, espessura de 1,2 mm
Método de Instalação Montagem em rack de 19"
Bandeja de Emenda Bandeja de 12 núcleos
Descrição do Produto
ODF Modular 144C para Montagem em Rack 19" 0
ODF Modular 144C para Montagem em Rack 19" 1
Visão Geral

A estrutura de distribuição de fibra óptica modular 144Core é usada onde é necessária a terminação e conectividade de 144 fibras (alta densidade). O design da estrutura é baseado em uma altura de unidade de rack de 4U. Esta ODF modular 144C é composta por 12 unidades de emenda e remendo de fibra 12C pré-carregadas que incluem adaptadores compatíveis FC/SC/ST/LC duplex, pigtails e bandejas de emenda de 12 núcleos.

Características
  • Design modular, unidade de emenda e remendo de fibra 12C deslizante com trilhos para fácil operação
  • O design integrado fornece fibras de cabo OSP e emenda de pigtail, terminação de cabo de remendo e armazenamento
  • Fornece proteção máxima dos componentes ópticos
  • Excelente desempenho mecânico
  • Design confiável de roteamento e fixação de fibra
  • Raio de curvatura mínimo da fibra garantido
  • Bom desempenho à prova de poeira
Aplicações
Closets de Telecomunicações
Data Centers
Instalações do Cliente
Centrais
Hubs
Gabinetes
Terminais Remotos
Especificações
Parâmetros Especificação
Máx. Nº de Núcleos 144
Tipo de Adaptador FC/SC/ST/LC duplex
Número de Slots do Módulo 12
Material Aço laminado a frio, espessura de 1,2 mm
Cor Revestimento em pó preto ou cinza
Método de Instalação Montagem em rack de 19"
Bandeja de Emenda Bandeja de 12 núcleos
Dimensões 482*420*175mm
Temperatura de Operação -20~+55℃
Umidade Relativa ≤85% (30℃)
Pressão Atmosférica 70~106KPa
Resistência de Isolamento ≥2x10⁴MΩ/500V(DC)
Componentes
ODF Modular 144C para Montagem em Rack 19" 2
Grampo para Cabo e Membro de Resistência
ODF Modular 144C para Montagem em Rack 19" 3
Organizador Lateral
ODF Modular 144C para Montagem em Rack 19" 4
Módulo de Emenda e Adaptadores
Acessório
Nº Item Unidade Qtd
1 Estrutura de Distribuição de Fibra Óptica Modular (ODF) Conjunto 1
2 Parafusos e porcas de fixação M6 para montagem em rack Conjunto 4
3 Braçadeira de Mangueira Peça 8
4 Manga de Proteção de Emenda Peça 144
5 Braçadeira de Cabo Peça 20
6 Tubo de Proteção Peça 1
7 Velcro Peça 5
Informações para Pedidos
Nome Descrição
Estrutura de Distribuição de Fibra Óptica Modular (ODF) Preto; Aço laminado a frio; Rack de 19 polegadas, 4U, tipo deslizante; Máx. 144 núcleos, 12 módulos de adaptadores de emenda e tipo SC podem ser instalados; Adaptadores tipo SC e pigtails incluídos
