Dawnergy Technologies(Shanghai) Co., Ltd.
E-mail Peter.bi@dawnergy.com Telefone: 86-21-6787-7780
Para casa > produtos > Componentes passivos da fibra ótica >

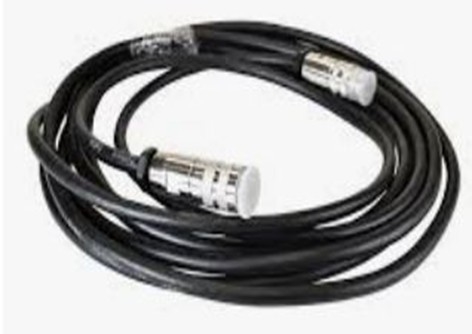

Controle AISG2.0 RET Controle
  • Controle AISG2.0 RET Controle
  • Controle AISG2.0 RET Controle
Controle AISG2.0 RET Controle

Controle AISG2.0 RET Controle

Lugar de origem China
Marca Dawnergy
Detalhes do produto
Use for:
Ajuste elétrico de inclinação da antena habilitada para RET
Protocolo:
AISG 2.0/AISG1.1
Conector A - Conectar à RCU:
8 PIN Female
Destacar:

Cabo de controlo AISG 2.0 RET

,

cabo de regulação da inclinação da antena

,

Cabo RET para controlo da antena

Termos do pagamento & do transporte
Quantidade de ordem mínima
1000
Tempo de entrega
5-8 dias úteis
Termos de pagamento
L/C,D/A,D/P,T/T,Western Union,
Descrição do produto

CABO DE CONTROLE AISG2.0 RET

1.      Estrutura do Cabo

Controle AISG2.0 RET Controle


Controle AISG2.0 RET Controle

Controle AISG2.0 RET ControleControle AISG2.0 RET Controle

A.     Cabo AlSG2.0 para controle RET tipo1-Conector AISGF-DB9

Controle AISG2.0 RET ControleControle AISG2.0 RET Controle

B.     Cabo AlSG2.0 para controle RET tipo2-Conector AISGF-DB15

Controle AISG2.0 RET Controle

Controle AISG2.0 RET ControleControle AISG2.0 RET Controle

C.     Cabo AlSG2.0 para controle RET tipo3-Conector AISGF-AISGM



2.      Descrição do Contrato

A.     Cabo AlSG2.0 para controle RET tipo1-Conector AISGF-DB9

pino

9PIN DB9 Macho

8PIN AISG Fêmea Reto

IEC 601309

1

vermelho

vermelho

2

/

/

3

azul

azul

4

preto

/

5

verde

verde

6

/

vermelho

7

/

preto

8

/

/

9

preto

/

B.     Cabo AlSG2.0 para controle RET tipo3-Conector AISGF-AISGM

pino

8PIN AISG Macho Reto

IEC 601309

8PIN AISG Fêmea Reto

IEC 601309

1

castanho

castanho

2

/

/

3

azul

azul

4

/

/

5

verde

verde

6

vermelho

vermelho

7

preto

preto

8

/

/

C.     Cabo AlSG2.0 para controle RET tipo2-Conector AISGF-DB15

Pino

15PIN DB15 Macho

Pino

8PIN AISG Fêmea Reto

IEC 601309

13

azul

3

azul

9

verde

5

verde

15

vermelho

6

vermelho

14

preto

7

preto


3.      Especificações

Parâmetros

Especificação

Usado para

Ajuste elétrico de inclinação da antena habilitada para RET

Protocolo

AISG 2.0/AISG1.1

Conector A - Conectar ao RCU

8 pinos Fêmea

Estilo do corpo do conector AISG A

Reto

Padrão do conector AISG A

IEC 601309

Conector AISG B - Conectar ao RRU

8 pinos Macho/9 pinos Macho/15 pinos Macho

Fio

Construção

Par trançado

Área da seção transversal do condutor (mm2)

≥0,185

Diâmetro do isolamento do fio (mm)

≥0,93

Diâmetro da capa (mm)

≥ 6,7

Comprimento

10m±1%


4.      Características Elétricas

Parâmetros

Especificação

Tensão Máxima

≥ 58V

Tensão de Resistência

≥500V



Impedância característica

(100±20) Ω



Resistência de contato

<5mΩ

Resistência do isolador

≥5MΩ·

Corrente nominal

≥4A


5.      Característica Ambiental

Parâmetros

Especificação

Faixa de temperatura

-40℃ +85℃

Névoa salina neutra

>48H

Padrão Ambiental

RoHS

Classe de proteção IP

IP67 IEC60529


6.      Informações para pedido

Descrições

Modelo

Cabo AlSG20 para controle RET tipo1----AISGF-X

X=Conector DB9/Conector DB15/Conector AISGM

(Cabo AISG2.0 comprimento 10M Ajuste elétrico de inclinação da antena habilitada para RET)

DA-AISG20-10-AISG-DB-X

(X=DB9/DB15/ AISGM)



-        Cada AISG é rotulado com a marca do fabricante e inclui detalhes importantes do produto, como: nome do fabricante, modelo, número da peça, data de fabricação e marcação do comprimento total.

Controle AISG2.0 RET ControleControle AISG2.0 RET Controle
