| Lugar de origem | China |
| Marca | Dawnergy |
| Número do modelo | Grampos de tensão DA-ADSS-TC |
Grampos de tensão DA-ADSS-TC

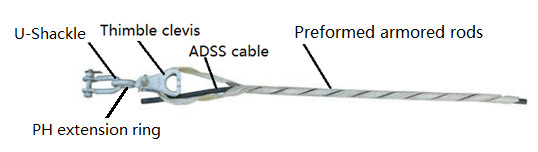

Dawnergy TelecomA pinça de tensão DA-ADSS-TC suporta a força de tensão, conectando o cabo ADSS ao poste ou torre.
Características
Especificações
| Ponto | Parâmetro | |||||
| Materiais | Chain, Clevis do Dedão, Anel de Extensão | Aço galvanizado | ||||
| Rodas blindadas pré-formadas | Fios de aço revestidos de alumínio (imersão de cola de superfície e cobertura de areia). | |||||
| Carga de ruptura (KN) | ≥ 10 | ≥ 20 | ≥ 30 | ≥ 50 | ≥ 60 | |
| Força de aderência (KN) | ≥ 95%*RTS do cabo ADSS | |||||
| Max. Duração adequada (m) | 100 | 200 | 300 | 500 | 600 | |
| Diâmetro do cabo adequado (mm) |
9.8 a 10.8 10.9~11.8 11.9 ~ 12.8, etc. |
12.9~13.8, etc. |
11.2 ~ 12.2 12.3 ~ 13.3, etc. |
11.2 ~ 12.2 13~14, etc. |
13~14, etc. | |
| Modelo da parte do conector | U-3, TC-5, PH-3 | U-7, TC-7, PH-7 | ||||
|
Camada de barras de blindagem pré-formadas (Capa única/Capa dupla) |
Camada única | Dupla camada | ||||
| Modelo | Descrição | |||||
| DA-ADSS-TC-S1-R10-D10.8 | Grampos de tensão, adequados para comprimento máximo de 100 m e diâmetro do cabo: cabo ADSS de 9,8 ~ 10,8 mm; Carga de ruptura: ≥ 10KN; Camada única de hastes de blindagem pré-formadas | |||||
| DA-ADSS-TC-S1-R10-D11.8 | Grampos de tensão, adequados para comprimento máximo de 100 m e diâmetro do cabo: cabo ADSS de 10,9 ~ 11,8 mm; Carga de ruptura: ≥ 10KN; Camada única de hastes de blindagem pré-formadas | |||||
| DA-ADSS-TC-S1-R10-D12.8 | Grampos de tensão, adequados para comprimento máximo de 100 m e diâmetro do cabo: 11,9 ~ 12,8 mm de cabo ADSS; Carga de ruptura: ≥ 10KN; Camada única de hastes de blindagem pré-formadas | |||||
| DA-ADSS-TC-S2-R20-D13.8 | Grampos de tensão, adequados para uma envergadura máxima de 200 m e diâmetro do cabo: cabo ADSS de 12,9 ~ 13,8 mm; Carga de ruptura: ≥ 20KN; Camada única de hastes de blindagem pré-formadas | |||||
| DA-ADSS-TC-S3-R30-D12.2-DR | Grampos de tensão, adequados para uma envergadura máxima de 300 m e diâmetro do cabo: 11,2 ~ 12,2 mm de cabo ADSS; Carga de ruptura: ≥ 30KN; Dupla camada de hastes de blindagem pré-formadas | |||||
| A partir de 1 de janeiro de 2014, a taxa de utilização do sistema de controlo de emissões de gases de efeito estufa deve ser fixada no valor normal. | Grampos de tensão, adequados para uma envergadura máxima de 300 m e diâmetro do cabo: cabo ADSS de 12,3~13,3 mm; carga de ruptura: ≥30KN; camada dupla de hastes blindadas pré-formadas | |||||
| DA-ADSS-TC-S5-R50-D12.2-DR | Grampos de tensão, adequados para uma extensão máxima de 500 m e diâmetro do cabo: 11,2 ~ 12,2 mm de cabo ADSS; Carga de ruptura: ≥ 50KN; Dupla camada de hastes de blindagem pré-formadas | |||||
| DA-ADSS-TC-S5-R50-D14-DR | Grampos de tensão, adequados para uma envergadura máxima de 500 m e diâmetro do cabo: 13~14 mm de cabo ADSS; Carga de ruptura: ≥50KN; Dupla camada de hastes blindadas pré-formadas | |||||
| O número de veículos deve ser indicado. | Grampos de tensão, adequados para uma envergadura máxima de 600 m e diâmetro do cabo: 13~14 mm de cabo ADSS; Carga de ruptura: ≥60KN; Dupla camada de hastes de blindagem pré-formadas | |||||
Aplicações
De peso superior a 20 g/m2
Montado na torre
