| Lugar de origem | China |
| Marca | Dawnergy |
| Certificação | CE/TELCORDIA |
| Número do modelo | GYTS-12/24/48/96/144 G652D |
Os cabos oferecidos são concebidos, fabricados e ensaiados de acordo com as seguintes normas:
| IEC 60794-1-1 | Cabos de fibra óptica - Parte 1-1: Especificação genérica - Geral |
| IEC 60794-1-2 | Cabos de fibra óptica - Parte 1-2: Especificação genérica - Procedimento de ensaio básico de cabos ópticos |
| IEC 60794-3 | Cabos de fibra óptica - Parte 3: Especificações seccionais - Cabos de exterior |
3Identificação do cabo
2.1 Código de cores das fibras
| - Não, não. | 1 | 2 | 3 | 4 | 5 | 6 |
| Cores | Azul | Laranja | Verde | Castanho | Cinzento | Branco |
| - Não, não. | 7 | 8 | 9 | 10 | 11 | 12 |
| Cores | Vermelho | Negro | Amarelo | Violeta | Rosa | Aqua |
2.2 Código de cores do tubo solto (LT) e da haste de enchimento (FR)
| Contagem de fibras | Elementos n.o. | |||||||||||
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | |
| 12 | LT | LT | França | França | França | |||||||
| 24 | LT | LT | LT | LT | França | |||||||
| 48 | LT | LT | LT | LT | França | |||||||
| 96 | LT | LT | LT | LT | LT | LT | LT | LT | ||||
| 144 | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT | LT |
O LT significa tubo solto, o FR significa bastão de enchimento.

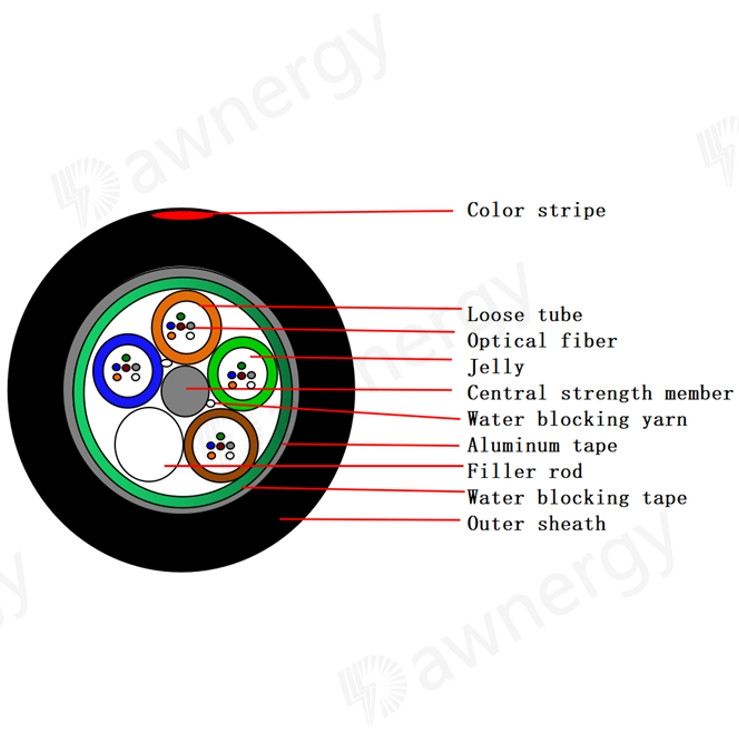

| Ponto | Conteúdo | Valor | ||||
| 12 | 24 | 48 | 96 | 144 | ||
| Tubos soltos | Número | 2 | 4 | 4 | 8 | 12 |
| Diâmetro exterior (mm) | 1.9 | 1.9 | 2.1 | 2.1 | 2.1 | |
| Espessura ((mm) | 0.3 | |||||
| Materiais | PBT | |||||
| Bloqueio de água | Composto de enchimento de tubos | |||||
| Enchimento | Materiais | PP | ||||
| Número | 3 | 1 | 1 | 0 | 0 | |
|
Contagem de fibras. por tubo |
G.652D | 6 | 6 | 12 | 12 | 12 |
| Membro da força central | Materiais | Fios de aço | ||||
| Diâmetro em mm | 1.4 | 1.4 | 1.6 | 2.0 | 2.0 | |
| Diâmetro da camada de PE (mm) | - | - | - | 3.6 | 6.2 | |
| Bloqueio de água | Materiais | Fabrico a partir de fibras sintéticas | ||||
| Capa exterior | Materiais | HDPE | ||||
| Cores | Negro | |||||
| Espessura (mm) | 1.7±0.2 | |||||
| Diâmetro do cabo ((mm) Aproximadamente | 90,8 ± 0.3 | 90,8 ± 0.3 | 10.4±0.3 | 12.4±0.3 | 15.0±0.3 | |
| Peso do cabo ((kg/km) Aproximadamente. | 80±5% | 84±5% | 96 ± 5% | 143 ± 5% | 199±5% | |
5. Desempenho da fibra óptica por cabo
O desempenho da fibra óptica com cabos (ITU-T Rec. G.652D)
| Ponto | Especificações |
| Tipo de fibra | Modo único |
| Materiais de fibras | Sílica dopada |
|
Coeficiente de atenuação @ 1310 nm @ 1550 nm |
¥≤ 0,35 dB/km ¥≤ 0,21 dB/km |
| Comprimento de onda de corte do cabo | ️ ≤ 1260 nm |
| Comprimento de onda de dispersão zero | 1300 ~ 1324 nm |
| Inclinação de dispersão zero | ¥≤ 0,092 ps/nm2.km) |
| PMD | ¥≤0,2 ps/km1/2 |
| Diâmetro do campo de modo @ 1310 nm | 8.7 ~ 9.5 um |
| Erro de concentricidade do núcleo / revestimento | ¥≤ 0,6 um |
| Diâmetro do revestimento | 125 ± 1 um |
| Não circularidade do revestimento | ¥≤1,0% |
| Diâmetro do revestimento primário | 250 ± 15 um |
6. Desempenho do cabo de fibra óptica
6.1 Raio de flexão do cabo: 10 x diâmetro do cabo (estático)
20 x diâmetro do cabo (dinâmico)
6.2 Intervalo de temperatura de aplicação
| Intervalo de temperatura de funcionamento | -40oC a + 70oC |
| Intervalo de temperatura de armazenamento/transporte | -40oC a + 70oC |
| Intervalo de temperatura de instalação | -40oC a + 70oC |
6.3 Ensaio de desempenho mecânico e ambiental
| S/N | Ponto | Método de ensaio | Condição de aceitação |
| 1 | Resistência à tração IEC 794-1-E1 |
- Carga: 1500 N Comprimento do cabo sob carga: 50 m - Tempo de carregamento: ≥ 1 min. |
- Alteração da perda≤0,1 dB@1550 nm após o ensaio - Deformação da fibra ≤ 0,6% - Sem ruptura de fibras e sem danos na bainha. |
|
2 |
Teste de esmagamento IEC 794-1-E3 |
- Carga: 1000 N/100 mm - Tempo de carga: ≥ 1 min. |
- Alteração da perda≤0,1 dB@1550 nm após o ensaio - Sem ruptura de fibras e sem danos na bainha. |
|
3 |
Ensaio de impacto IEC60794-1-21-E4 |
-Alta de impacto: 1 m. - Peso de impacto: 20 J -Pontos de impacto: 3 - Tempos por ponto: 1 -Rádio: 300 mm. |
- Alteração da perda ≤ 0,1 dB@1550 nm - Sem ruptura de fibras e sem danos na bainha. |
|
4 |
Repetidas curvas IEC 794-1-E6 |
- Carga: 150 N - Taxa de flexão: 2 s/ciclo - Número de ciclos: 25 |
- Alteração da perda ≤ 0,1 dB @1550 nm - Sem ruptura de fibras e sem danos na bainha. |
|
5 |
Torção IEC 794-1-E7 |
- Comprimento: 1 m - Carga: 150 N - Ângulo de torção: ± 90° - Número de ciclos: 10 |
- Alteração da perda≤0,1 dB @1550 nm - Sem ruptura de fibras e sem danos na bainha. |
|
6 |
Teste de penetração de água IEC 794-1-F5B |
-Alta da água: 1 m - comprimento da amostra: 3 m - Tempo do teste: 24 horas. |
-Nenhuma água deve ter vazado da extremidade oposta do cabo. |
|
7 |
Teste de ciclo de temperatura IEC 794-1-F1 |
- Passo de temperatura: +20°C→-40°C→+70°C→+20 °C - Tempo para cada passo: 12 horas - Número de ciclos: 2 |
- Alteração da perda ≤ 0,05 dB @ 1550 nm - Sem ruptura de fibras e sem danos na bainha. - Não há danos na bainha. |
|
8 |
Fluxo de compostos IEC 794-1-E14 |
- comprimento da amostra: 30 cm - Temp: 70°C ± 2°C - Tempo: 24 horas |
- Não há fluxo composto. |
7.1 Cada um dos cabos deve ser enrolado num tambor de madeira de ferro.
7.2 O comprimento padrão do tambor é de 4000 m ± 2% ou por encomenda do cliente
7.3 Coberto por uma folha tampão de plástico.
7.4 Selado por forças de madeira.
7.5 Pelo menos 3 m da extremidade interna do cabo devem ser reservados para ensaio.
Observação: os valores D contêm a dimensão da vedação.
