Componentes passivos da fibra ótica
>
|
| Lugar de origem | China |
| Marca | DAWNERGY |
| Certificação | ANATEL,CE,ROHS |
Características
Desenho do cabo óptico

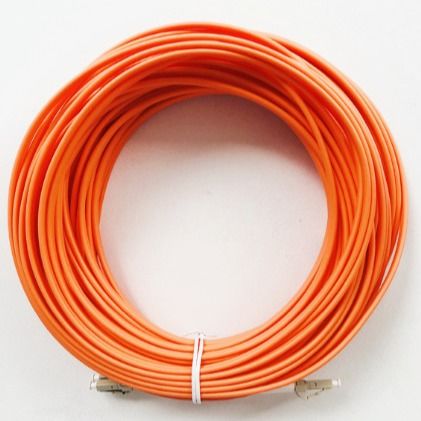

Especificação do cordão de ligação
| Parâmetros | Especificações |
| Tipo de fibra | SM (G652D, G657A) ou MM (OM1~OM5) |
| InserçãoLoss (dB) | ≤ 03 |
| Retorno Loss (dB) | ≥ 50 (UPC), ≥ 60 ((APC), ≥ 30 (MM) |
| Tipo de conector | SC/FC/LC/ST/E2000 ou personalizado |
| Núcleos de fibras | Simplex ou Duplex |
| Dimensão externa | 2 mm ou 3 mm |
| Materiais da jaqueta exterior | PVC, LSZH ou personalizado |
| Comprimento do cabo | 1m, 3m, 10m ou personalizado |
| Durabilidade (dB) | △IL≤ 0.2, 500 vezes enchufado |
| Repetitividade (dB) | ≤ 02 |
| TtemperaturaIntervalo (°C) | -40 ~ +85 |
Critérios de inspecção da face final da ferrule
| Defeitos |
Zona A (Área próxima do núcleo) ≤ 40um |
Zona B - O que é isto? 40~125um |
Zona C (Revestimento) 125~250um |
| Esboço (largura) | Nenhum | Risco leve (branco): Nenhum | > 3m: Nenhum |
| Risco escuro (preto): Nenhum | |||
| Fossas e material irremovível (diâmetro) | Nenhum |
≥ 2um: Nenhum < 2um: 2pcs permitidos |
≥ 10um: Nenhum < 10um: total < 20um |
| Fragmentação (Diâmetro) | Nenhum | ||
| Cracks/polvo/contaminação | Nenhum | ||
| Anel epoxi | Largura < 2 mm, comprimento total ≤ 1/2 diâmetro da fibra | ||
Parâmetros geométricos da face final da ferrule
| Parâmetros | UPC | APC |
| Raio de curvatura | 10 a 25 mm | 5~12 mm |
| Fibra subcortada ou saliente | ≤ 100 nm | ≤ 100 nm |
| Deslocamento do ápice | ≤ 50 μm | ≤ 50 μm |
| Ângulo de polir | 8 +/- 0,3 graus |
Informações de encomenda
Exemplo: DA-ASC-3M-ASC-SM-D1X-2L
SC/APC-SC/APC; comprimento: 3M (tolerância: 0~0.1M); SM, G652D; duplex (figura 8); jaqueta LSZH de 2,0 mm
