Componentes passivos da fibra ótica
>
|
| Lugar de origem | China |
| Marca | DAWNERGY |
| Certificação | Anatel,CE,ROHS |
| Número do modelo | DA-PLC-108-SCU-I |

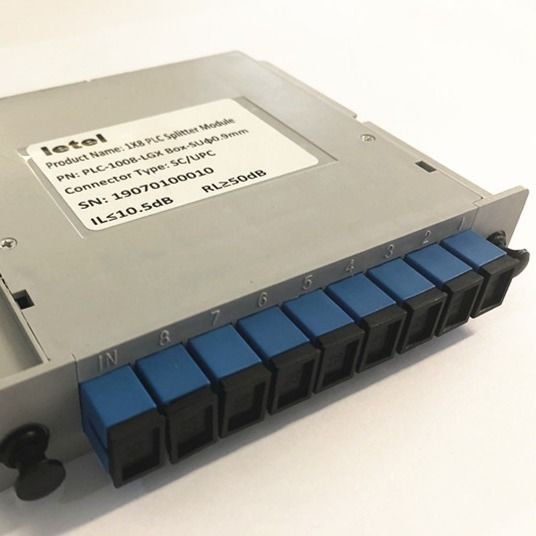

1X8 TÍPO DE FIBRA ÓTICA PLC SPLITTER SC/UPC CONECTOR TELCORDIA 1209&1201 STANDARD Baixa perda de alta confiabilidade
Dawnergy's 1x8 tipo plug-indivisor de PLC de fibra ópticaé umdispositivo óptico passivoque é utilizado para dividir um único sinal óptico de entrada em oito sinais de saída, permitindo umlinha óptica únicaÉ concebido para ser ligado a um aparelho montado num rack ou numa parede.Caixa de distribuição de fibra ópticaUtilizando um conector pré-instalado, como um conector SC, LC ou FC.
Características:
| Parâmetros | 1x2 | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | |
| Comprimento de onda de operação ((nm) | 1260~1650 | ||||||
| Perda de inserção (dB) | Tipico | 3.6 | 6.8 | 10 | 13.1 | 16.2 | 20 |
| Max (P/S) | 3.8/4.0 | 7.2/7.4 | 10.5/10.7 | 13.6/13.7 | 16.5/16.8 | 20.5/21.0 | |
| Uniformidade (dB) | Tipico | 0.3 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 |
| Max. | 0.4 | 0.6 | 0.8 | 1.2 | 1.5 | 2.5 | |
| PDL (dB) | Tipico | 0.1 | 0.1 | 0.15 | 0.15 | 0.15 | 0.2 |
| Max. | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 | 0.4 | |
| Perda de retorno (dB) | Min. | 55 | |||||
| Directividade (dB) | Min. | 55 | |||||
| Comprimento da fibra (m) | 1 (+/- 0,05) ou especificado pelo cliente | ||||||
| Tipo de fibra | ITU-T G657A1 ou especificado pelo cliente | ||||||
| WDL (dB) | Tipico | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| Max. | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
| TDL (dB) (-40°C a 85°C) | Tipico | 0.2 | 0.2 | 0.2 | 0.3 | 0.3 | 0.3 |
| Max. | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
| Temperatura de funcionamento (°C) | -40 a 85 | ||||||
| Temperatura de armazenamento (°C) | -40 a 85 | ||||||
| Tamanho da embalagem ((mm) | Fundição nua | 40x4x4 | 50x7x4 | 60x12x4 | |||
| Mini-Módulo | 60x7x4 | 60x12x4 | 80x20x6 | 100x40x6 | |||
| Tipo de cassete | 100x80x10 | 120x80x18 | |||||
| Parâmetros | 2x2 | 2x4 | 2x8 | 2x16 | 2x32 | 2x64 | |
| Comprimento de onda de operação ((nm) | 1260~1650 | ||||||
| Perda de inserção (dB) | Tipico | 3.7 | 7 | 10.8 | 13.6 | 16.8 | 20.5 |
| Max (P/S) | 3.9/4.2 | 7.5/7.8 | 11.2/11.5 | 14.2/14.5 | 17.4/17.7 | 21.0/21.5 | |
| Uniformidade (dB) | Tipico | 0.5 | 1 | 1 | 1.2 | 1.5 | 2.2 |
| Max. | 0.6 | 1.2 | 1.5 | 1.8 | 2 | 2.7 | |
| PDL (dB) | Tipico | 0.1 | 0.1 | 0.2 | 0.3 | 0.3 | 0.3 |
| Max. | 0.2 | 0.2 | 0.4 | 0.4 | 0.4 | 0.4 | |
| Perda de retorno (dB) | Min. | 55 | |||||
| Directividade (dB) | Min. | 55 | |||||
| Comprimento da fibra (m) | 1 +/- 0,05 ou especificado pelo cliente | ||||||
| Tipo de fibra | ITU-T G657A1 ou especificado pelo cliente | ||||||
| WDL (dB) | Tipico | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.8 |
| Max. | 0.4 | 0.4 | 0.5 | 0.6 | 0.8 | 1.2 | |
| TDL (dB) (-40°C a 85°C) | Tipico | 0.3 | 0.3 | 0.3 | 0.4 | 0.4 | 0.4 |
| Max. | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | |
| Temperatura de funcionamento (°C) | -40 a 85 | ||||||
| Temperatura de armazenamento (°C) | -40 a 85 | ||||||
| Tamanho da embalagem ((mm) | Fundição nua | 50x7x4 | 60x7x4 | 70x12x4 | |||
| Mini-Módulo | 60x7x4 | 80x12x5 | 100x20x6 | 100x40x6 | |||
| Tipo de cassete | 100x80x10 | 120x80x18 | |||||
| Observações: 1. As medições são efectuadas à temperatura ambiente. | |||||||
| 2. S = grau padrão, P = grau premium | |||||||
