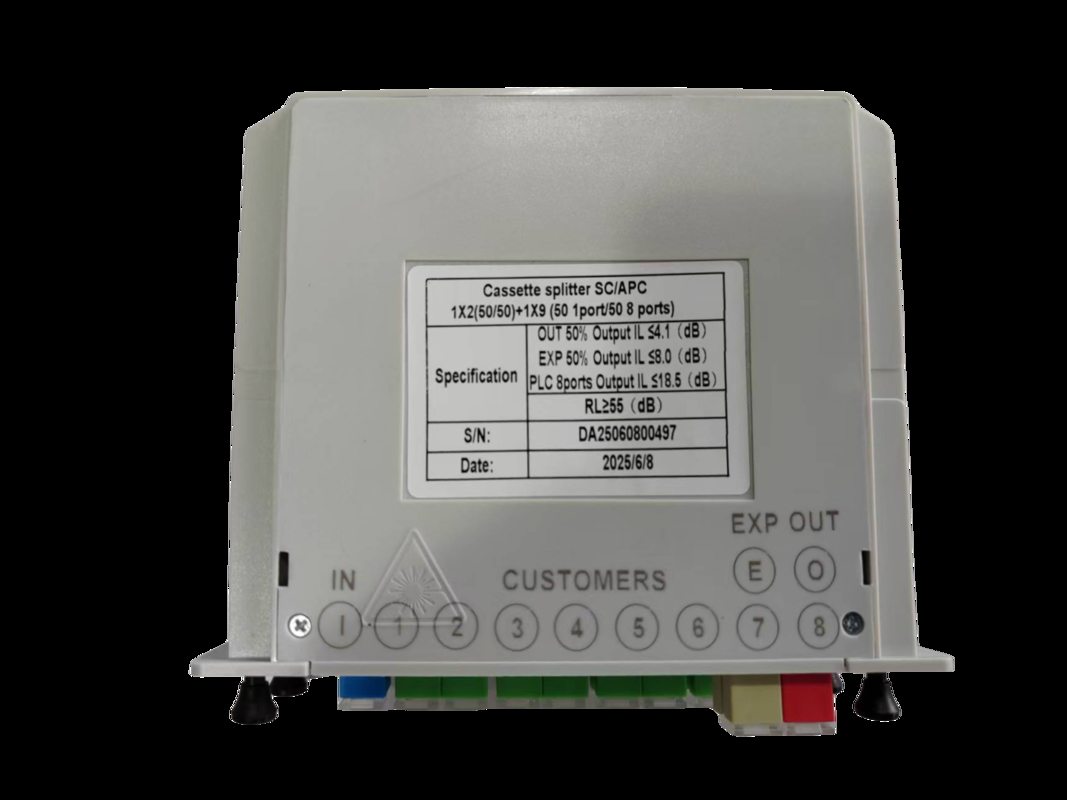

Divisor PLC Desbalanceado 1x9

Configuração de Divisores PLC Cassete (adaptadores SC/APC de 11 portas)

Desenho do Cassete(130x100x50mm)

Cor diferente para adaptadores de entrada e saída,imagem apenas para referência

1)     ODB 1:2, 1:8, 10 portas

Opção de cassete 1: divisor 1:9 (50 1 porta / 50 8 portas)

Opção de cassete 2: divisores 1:2(50/50), 1:8

Especificação do Divisor PLC

Saída 1x8   Saída em Cascata

IL com Conector (dB) ≤14.5         4.1

RL com Conector (dB) ≥55

Uniformidade ≤0.8; Diretividade ≥55; Tipo de Fibra G.657A1; Perda de Inserção do Adaptador (dB) ≤0.25

Comprimento de Onda Operacional (nm) 1260-1650nm; Adaptador SC/APC

Conformidade com os Padrões Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

2)     ODB 1:2, 1:2, 1:8(30/70), 11 portas e ODB 1:2, 1:2, 1:8(30/70) 11 ou 14 portas/HUB/SUB

Opção de cassete 1: divisores 1:2(70/30), 1:9 (50 1 porta/50 8 portas)

Opção de cassete 2: divisores 1:2(70/30), 1:2, 1:8

Especificação do Divisor PLC

Saída 1x8 Saída em Cascata Expansão de Saída

IL com Conector (dB) ≤20.5        2.2        10.1

RL com Conector (dB) ≥55

Uniformidade ≤0.8; Diretividade ≥55; Tipo de Fibra G.657A1; Perda de Inserção do Adaptador (dB) ≤0.25

Comprimento de Onda Operacional (nm) 1260-1650nm; Adaptador SC/APC

Conformidade com os Padrões Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

3)    ODB 1:2,1:2,1:8(50:50), 11 portas

Opção de cassete 1: divisores 1:2(50/50), 1:9 (50 1 porta/50 8 portas)

Opção de cassete 2: divisores 1:2(50/50), 1:2, 1:8

Especificação do Divisor PLC

Saída 1x8 Saída em Cascata Expansão de Saída

IL com Conector (dB) ≤18.5        4.1        8.0

RL com Conector (dB) ≥55

Uniformidade ≤0.8; Diretividade ≥55; Tipo de Fibra G.657A1; Perda de Inserção do Adaptador (dB) ≤0.25

Comprimento de Onda Operacional (nm) 1260-1650nm; Adaptador SC/APC

Conformidade com os Padrões Telcordia GR-1209, IEC 61753-1, Telcordia GR-1221

4)    Caixa de expansão

Divisor de cassete 1:8
