Distribuidor de circuito de ondas de luz planar (PLC) DA-PLC
1. Descrição
DawnergysA tecnologia de divisores de circuito de ondas de luz planares (PLC) é construída usando um processo único de guia de ondas de vidro de sílica.A entrada de PLC Splitter distribuir energia óptica para as portas de saída e são comumente utilizados em sistemas FTTx, redes de comunicação, redes analógicas ópticas passivas, redes CATV e outros sistemas de fibra óptica.fecho de emplaçamento e caixa de divisão montada no rackO design compacto pode poupar espaço e tempo de instalação.
2. Características
Eu... Baixa perda de inserção e alta perda de retorno
Eu... Padrão de fabrico e ensaio: Telcordia GR-1209 e GR-1221
Eu... Baixa PDL
Eu... Design compacto
Eu... Boa uniformidade entre canais
Eu... Ampla gama de comprimentos de onda de funcionamento e temperatura de funcionamento
Eu... Alta confiabilidade e estabilidade para aplicações internas e externas
3. Especificações do divisor de PLC
|
Tipo de divisor |
Mini PLC Splitter 1x2 |
Mini PLC Splitter 1x4 |
Mini PLC Splitter 1x8 |
PLC Splitter 1x4 SC/APC |
PLC Splitter 1x8 SC/APC |
PLC Splitter 1x 16 SC/APC |
|
|
Código do produto |
DA-PLC-1x2
|
DA-PLC-1x4 |
DA-PLC-1x8 |
DA-PLC-1x4 SC/APC |
DA-PLC-1x8 SC/APC |
DA-PLC-1x16 SC/APC |
|
|
Capacidade |
1x2 |
1x4 |
1x8 |
1x4 |
1x8 |
1x16 |
|
|
Tipo de conector |
- Não, não. |
- Não, não. |
- Não, não. |
SC/APC |
SC/APC |
SC/APC |
|
|
Faixa de comprimento de onda Operativo |
1260 nm ÷ 1660 nm |
||||||
|
Comprimento de onda de operação ((nm) |
1270nm, 1310nm, 1490nm, 1550nm, 1577m, 1625nm |
||||||
|
Perda de inserção (dB) A 1310 e 1550 nm |
Max. |
4.0 |
7.6 |
10.9 |
7.6 |
10.9 |
14.5 |
|
Uniformidade (dB) |
Max. |
0.6 |
1.0 |
1.3 |
1.0 |
1.3 |
1.7 |
|
PDL (dB)(Pérdida dependente da polarização) |
Max. |
0.2 |
0.2 |
0.3 |
0.2 |
0.3 |
0.3 |
|
Perda de retorno (dB) |
Min. |
55 |
|||||
|
Directividade (dB) |
Min. |
55 |
|||||
|
Tipo de fibra |
A UIT-T G.657A1 |
||||||
|
Material de habitação |
De aço inoxidável |
||||||
|
Comprimento da cauda de porco |
> 1000 mm |
||||||
|
OD de porco-cavalo |
250 μm |
900 μm ± 50 μm |
|||||
|
Carapaça de porco |
TIA/EIA 598 colorido |
LSZH |
|||||
|
Marcador |
TIA/EIA 598 colorido |
Anexar etiquetas com números sequenciais a todas as portas de entrada e saída |
|||||
|
Temperatura de funcionamento (°C) |
-10 ~ 70 |
||||||
Pacote

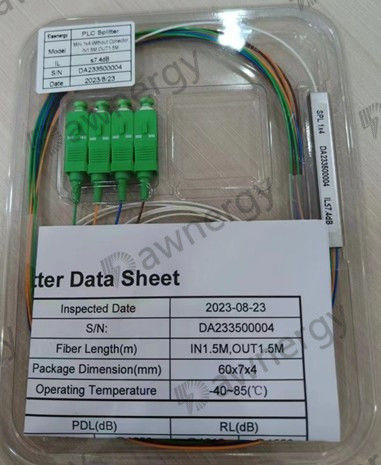

Embalagem em caixa de plástico de borracha, relatório de ensaio de cada divisor incluído na caixa.
Os produtos têm adesivos de código QR de acordo com os requisitos do cliente
Rótulo do Splitter
Informações de impressão no invólucro do divisor: nome do fabricante, código do produto, número de série, capacidade e mês/ano de fabrico.
