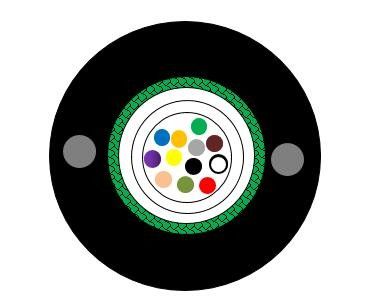

G657A1 Cabos de fibra enterrados diretamente

Atenuação da fibra
... com cabos

@ 1310 nm

≤ 0,36 dB/km

@ 1550 nm

≤ 0,22 dB/km

Perda de curvatura macro
... 10 voltas Ø30 mm
.. 1 volta Ø20 mm

@1550 nm

≤ 0,25 dB

≤ 0,75 dB

@1625 nm

≤1,0 dB

≤ 1,5 dB

Resistência à tração
IEC 60794-1-2 E1

Resistência à tração: ver ponto 3
comprimento da amostra: ≥ 50 m, duração: 1 min

• Deformação da fibra ≤ 0,6%
• △α ≤ 0,1 dB durante o ensaio
• Sem danos.

Resistência ao esmagamento
IEC 60794-1-2 E3

Crush: ver ponto 3
Duração do ensaio: 1 minuto, número de ensaios: 3

• △α ≤ 0,05 dB após ensaio
• Sem danos.

Impacto
IEC 60794-1-2 E4

Energia de impacto: 5 J
R = 300 mm, número de lugares/ensaios: 3

• △α ≤ 0,1 dB durante e após o ensaio
• Sem danos.

Torção
IEC 60794-1-2 E7

comprimento da amostra: 2 m
± 180°, 5 ciclos

• △α ≤ 0,1 dB durante e após o ensaio
• Sem danos.

Curva repetida
IEC 60794-1-2 E6

Radius de curvatura: 20x o cabo Ø
25 ciclos

• Sem danos.

Ciclos de temperatura
IEC 60794-1-2 F1

-40°C→ +60°C
12 horas em cada etapa, 2 ciclos

• △α≤0,15 dB/km e reversível
• Sem danos.

Penetração da água
IEC 60794-1-2 F5

comprimento da amostra: 3 m
Altura da coluna de água: 1 m
Duração do ensaio: 24 h

• Sem fugas de água

Duração

Tolerância

4 km

-5% / +5%

D*d*B em cm

Tipo de tambor

Dimensões

Peso

De madeira

105*50*75cm

430 kg
